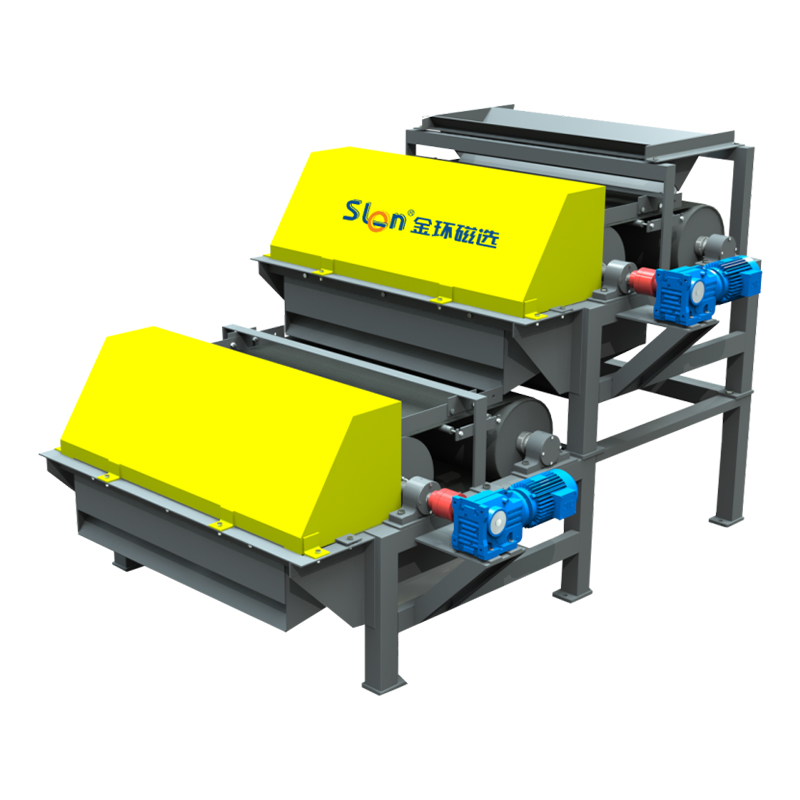

Сухой роликовый магнитосепаратор с постоянными магнитами SGTQ | Более эффективная безводная обогатительная обработка; лучший выбор для удаления железа и очистки слабомагнитных руд
2026-03-25
Основные преимущества: работа в сухом режиме · сверхвысокая интенсивность поля · регулируемая концентрация · стабильная работа
1. Сферы применения
Сухой роликовый магнитосепаратор с постоянными магнитами серии SGTQ предназначен для сухой сепарации без использования воды. Он подходит для применения во всех сферах горно-обогатительной промышленности и очистки сырья, отличается высокой универсальностью и находит применение в следующих основных областях:
Сортировка слабомагнитных руд: для слабомагнитных руд, таких как гематит, гондра, магнетит, хромовит, марганцевая руда и вольфрамит, осуществляется предварительная сортировка с отбором хвостов и обогащение с очисткой, что позволяет заранее отделить хвосты и снизить нагрузку на последующие этапы переработки
Глубокая переработка неметаллических руд: удаление железа и очистка неметаллических руд, таких как кварц, полевой шпат, сырье для керамики и т. д..
Очистка промышленных материалов: удаление слабомагнитных вредных примесей из различных абразивных материалов, катализаторов, порошкообразных и гранулированных материалов для обеспечения соответствия качества материалов установленным стандартам.
Конструкция оборудования
Устройство имеет модульную компактную конструкцию, отличается рациональной компоновкой, простотой монтажа и демонтажа, а также низким уровнем отказов; его сердцевину составляют десять ключевых компонентов,как показано на рисунке ниже:
Схема конструкции магнитного сепаратора с постоянными магнитами типа SGTQ
Защитный кожух 2, Вал с постоянными магнитами 3, Защитная пластина 4, Натяжное устройство ленты 5, Загрузочный бункер 6, Каркас барабана
7. Безмагнитный барабан 8. Рама 9. Приводной механизм 10. Приемный бункер 11. Устройство регулировки распределительной пластины
III. Принцип работы
Материал равномерно подается вибрационным питателем в загрузочную воронку, а затем транспортируется на приводную ленту; приводной механизм приводит ленту в движение, плавно доставляя материал в зону сильномагнитных валов; магнитные частицы прочно притягиваются и прилипают к поверхности ленты; после выхода ленты из зоны сильного магнитного поля они попадают через распределительную пластину в лоток для сбора концентрата; немагнитный материал под действием силы тяжести и центробежной силы падает непосредственно в лоток для сбора хвостов, что в конечном итоге обеспечивает точное разделение магнитного и немагнитного материала.
IV. Основные характеристики оборудования
Высокая интенсивность магнитного поля: индукция магнитного поля на вальцевом сепараторе достигает 15 000 гаус и более; благодаря высокой проникающей способности магнитного поля даже слабомагнитные минералы эффективно адсорбируются, что обеспечивает тщательную сортировку без пропусков.
Сухой экологически чистый метод: полностью сухой процесс, не требует использования воды, отсутствие сброса сточных вод, экономия водных ресурсов, подходит для горнодобывающих районов с дефицитом воды и засушливых регионов, экологически чистый и энергоэффективный.
Регулируемые и контролируемые параметры: валы поддерживают бесступенчатую регулировку скорости, что в сочетании с точной настройкой распределительной решетки позволяет гибко контролировать содержание и выход концентрата, а также адаптироваться к различным технологическим процессам обогащения.
Стабильность и простота обслуживания: компактная и прочная конструкция, низкий уровень отказов, простота в эксплуатации, отсутствие необходимости в постоянном дежурстве персонала, удобство ремонта и технического обслуживания, низкая совокупная стоимость владения.
V. Примеры практического применения

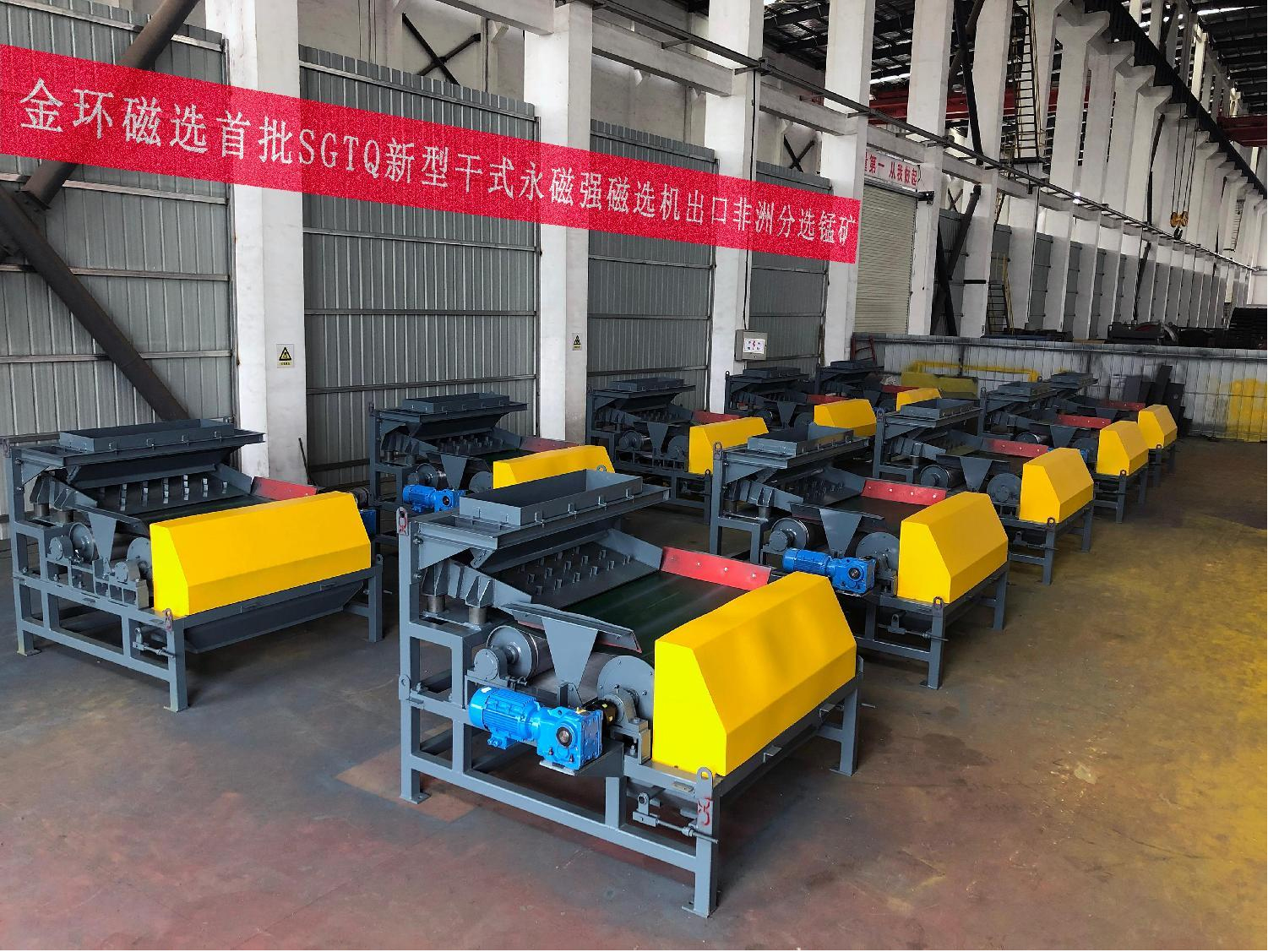

Пример 1: Сухая сортировка марганцевой руды в Южной Африке
Используемое оборудование:12 сухих роликовых магнитных сепараторов с постоянными магнитами модели SGTQ-0415
Параметры обогащения:Размер частиц сырья 6–36 мм, содержание полезного компонента в сырье 20 %;
Выход концентрата 40–50 %, коэффициент извлечения 80 %, содержание в концентрате ≥35 %.

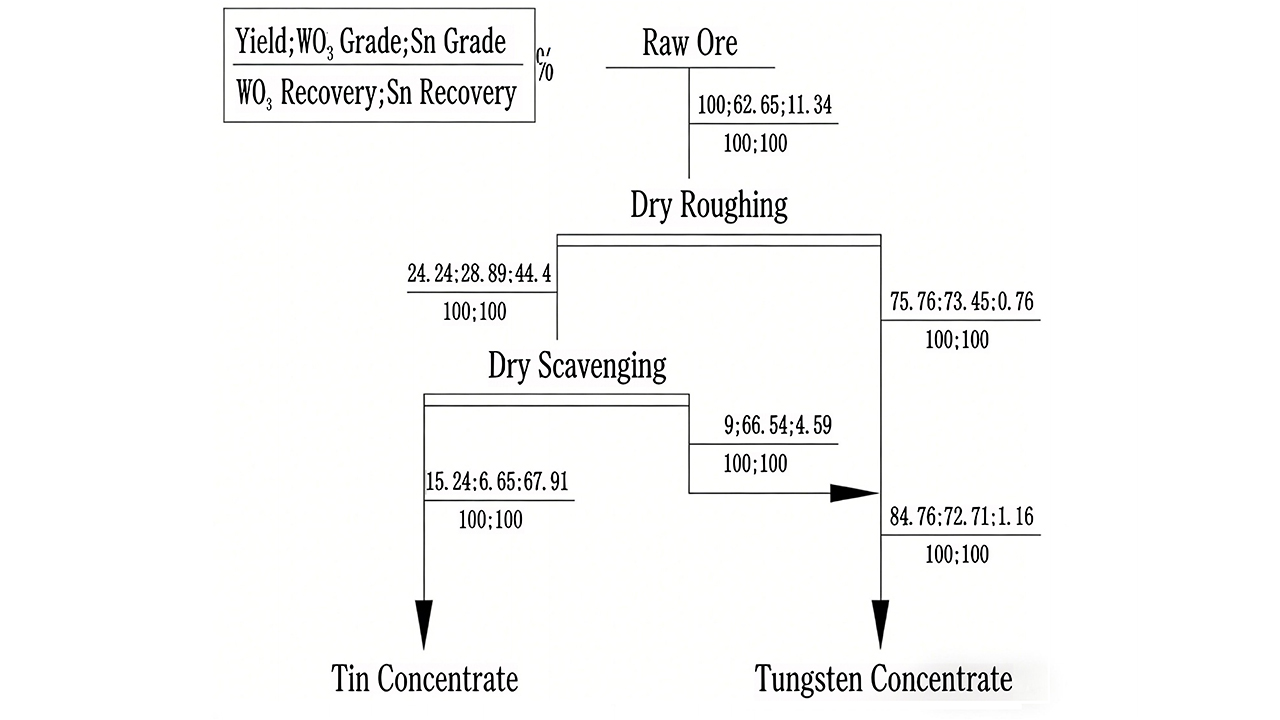

Пример 2: Разделение вольфрама и олова на одном из вольфрамовых рудников в провинции Цзянси

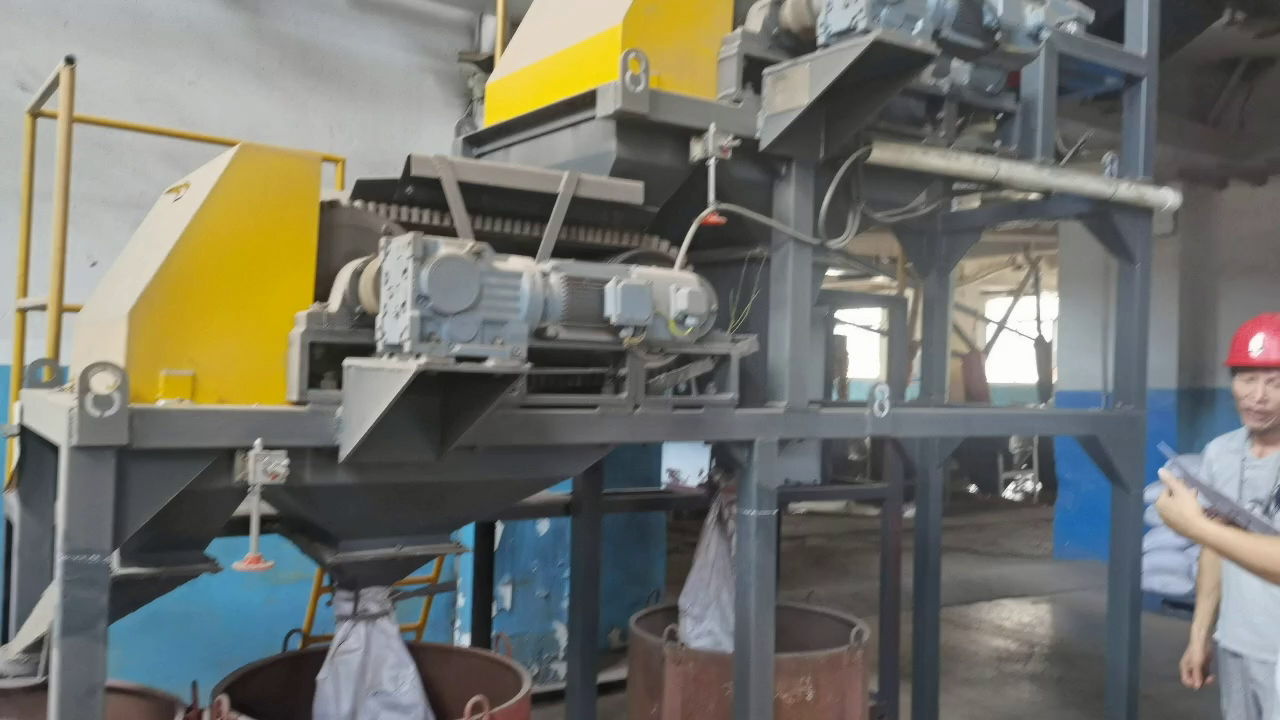

Применяемое оборудование:Двухвалковый магнитный сепаратор SGTQ-350×600, предназначенный для высокоэффективного разделения вольфрама и олова в грубом и обогащенном концентрате. Характеристики сепарации стабильны, что позволяет осуществлять точную сепарацию вольфрамовых и оловянных минералов с достижением требуемого коэффициента извлечения, что полностью удовлетворяет потребности горнодобывающих предприятий в области обогащения.
Показатели обогащения:Содержание вольфрама в руде — 62,65 %, содержание олова — 11,24 %;
Содержание вольфрама в вольфрамовом концентрате составляет 72,71%, а олова — 1,16%
6. Основные технические характеристики
Оборудование представлено в различных модификациях и может быть адаптировано с учетом требуемой интенсивности магнитного поля. Основные технические характеристики приведены ниже, что позволяет гибко подбирать модель в зависимости от размера частиц сырья и производительности:
| Модель | Диаметр магнитного вала (мм) | Напряженность поля (мТл) | Максимальный размер частиц (мм) | Производительность (т/ч) |
| GTQ0105-I/II | 100 | 1500 | 6 | 0.4-0.6 |
| GTQ0110-I/II | 100 | 1500 | 6 | 0.7-3 |
| GTQ0310-I/II | 300 | 1500 | 30 | 8-30 |
| GTQ0415-I/II | 400 | 1500 | 40 | 30-65 |
| GTQ0815-I/II | 800 | 1500 | 50 | 35-70 |
Примечание: указанные параметры приведены исключительно для справки; интенсивность магнитного поля может быть адаптирована в соответствии с фактическими требованиями заказчика.
VII. Краткий обзор оборудования
Сухой роликовый магнитосепаратор с постоянными магнитами типа SGTQ отличаетсясверхвысокой интенсивностью магнитного поля, сухим безводным режимом работы, гибкой настройкой параметров, а также стабильной и надежной работойидеально решает такие проблемы, как обогащение руды в районах с дефицитом воды, очистка слабомагнитных руд и удаление железа из неметаллических руд. Он подходит для широкого диапазона размеров частиц, имеет большой диапазон производительности и низкие эксплуатационные расходы, что делает его идеальным оборудованием для предварительного отбора и отсева слабомагнитных минералов, а также для очистки и обогащения промышленных сырьевых материалов, помогая горнодобывающим предприятиям повысить качество и эффективность, а также снизить энергопотребление и затраты.
